Все качественно пропаяно, сверху одета термоусадка.

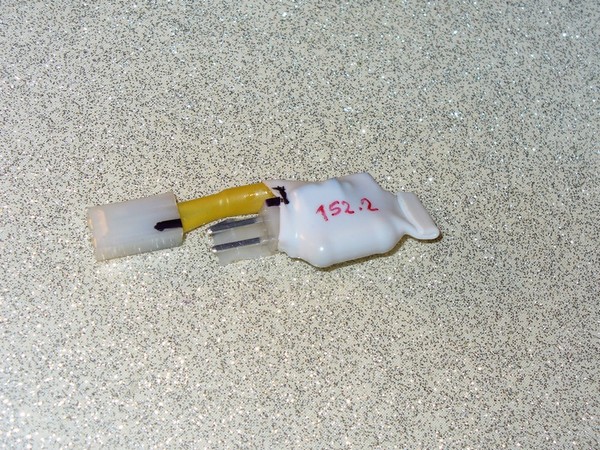

Все стабилизаторы проверены, на каждом подписано измерянное значение тока.
Применен стабилизтор напряжения и диодный мост с расширенным температурным режимом работы от -40°C до +125°C.
1. Хвостик, просто-так :).
2. Термоусадка повышенной прочности.

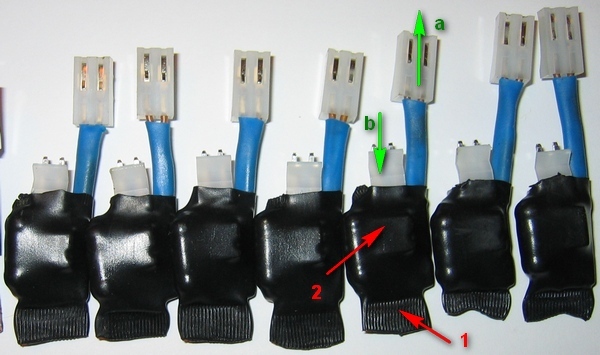

a. Разъем подключаемый к моторчику.
b. Вилка подключаемая к разъему стабилизатора, от блока управлия.

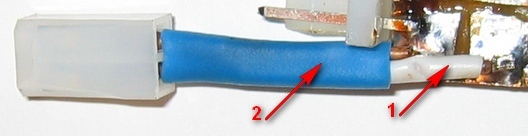

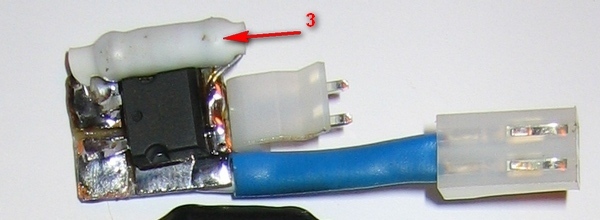

1. Дополнительная термоусадка на провод, для надежности.
2. Термоусадка.
3. Применен резистор повышенной мощности, сверху одета термоусадка, от механических повреждний.
Инструкция по установке

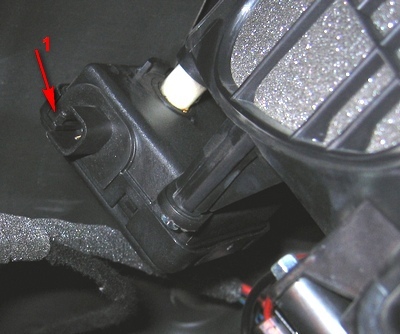

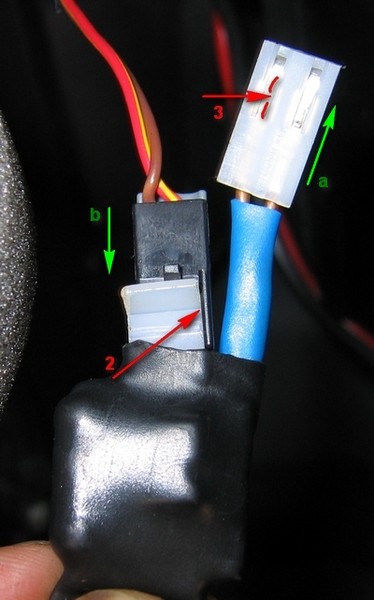

Отжимаем фиксатор 1 вверх и вытаскиваем разъем 2.

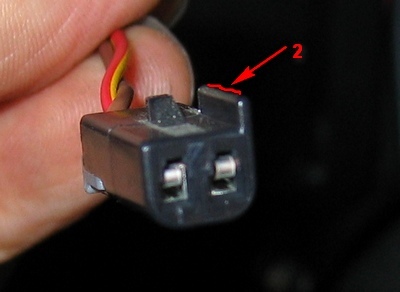

Вставляем рзъем 2 в стабилизатор так, чтобы ключ смотрел вверх.

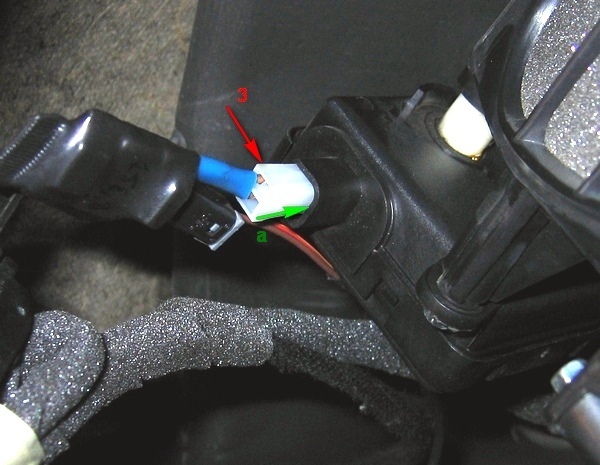

Вставляем разъем 3 в моторчик так чтобы контакты смотрели вверх.
a. Разъем подключаемый к моторчику.
b. Вилка подключаемая к разъему стабилизатора, от блока управлия.

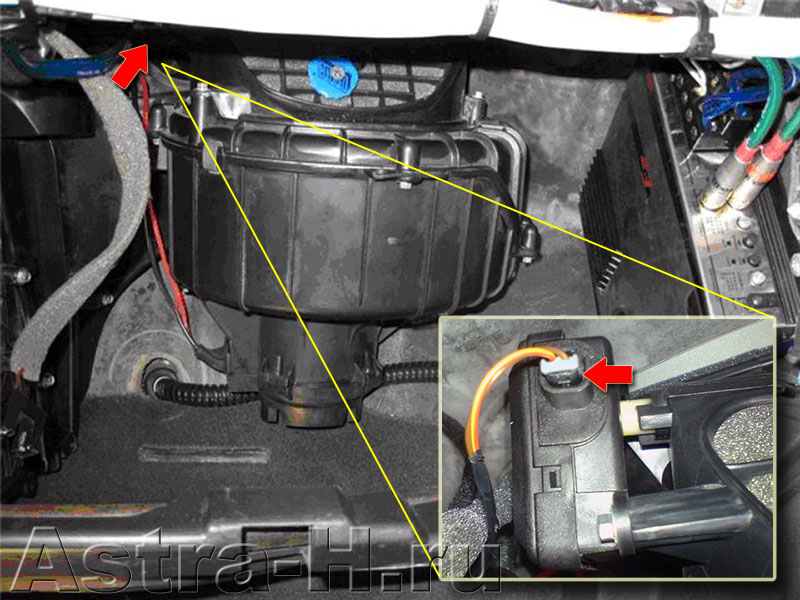

Необходимо подключить стабилизатор между электроприводом заслонки рециркуляции и штатным разъемом. Показано на фото.
Добавлено спустя 3 минуты 1 секунду:

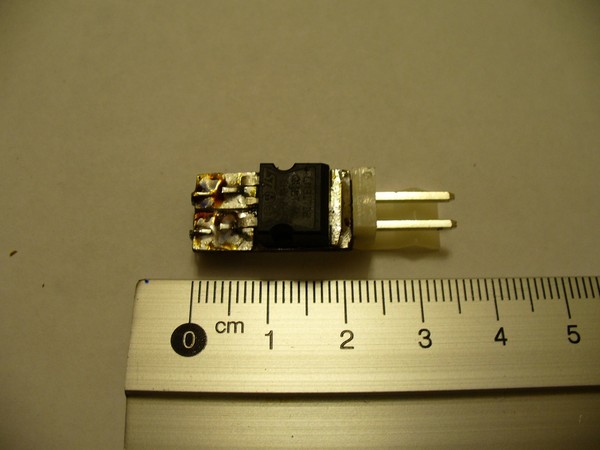

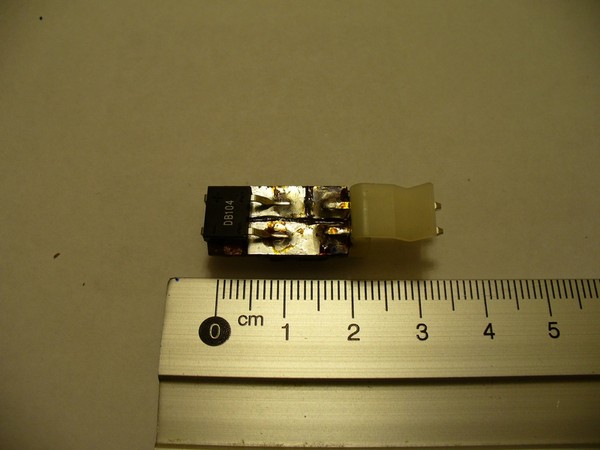

Доработал платку. Теперь ее размер всего 2см. Вот выкладываю фотки, для тех кто сам захочет сделать стабилизатор.

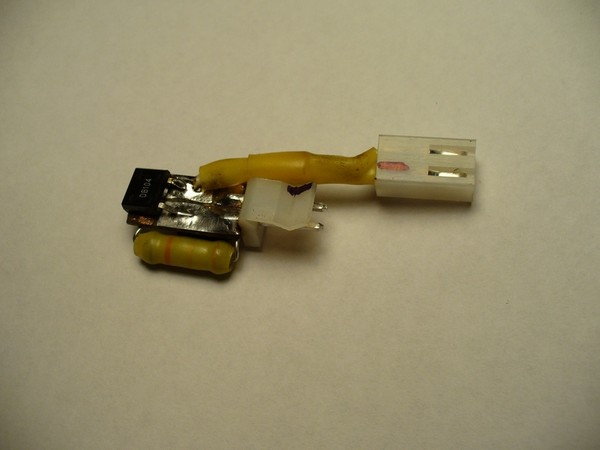

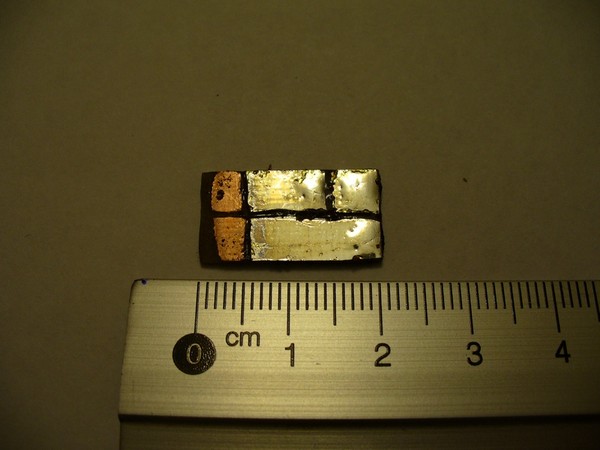

С одной стороны

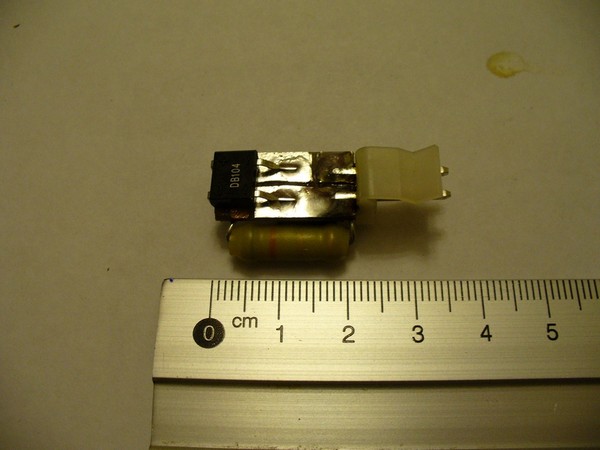

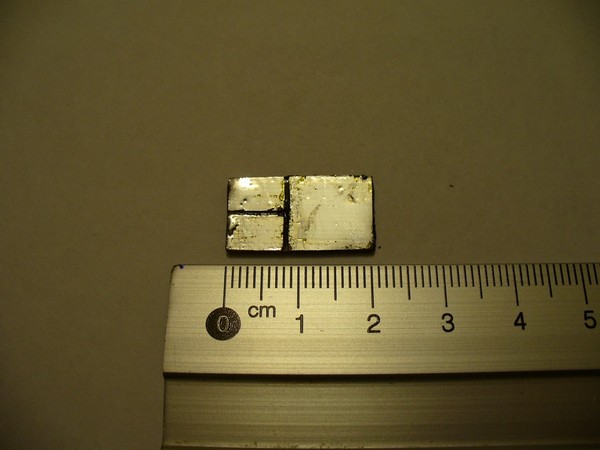

С другой

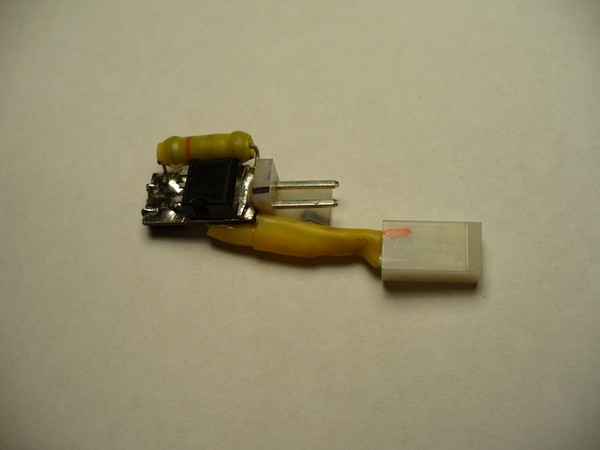

Припаиваем второй разъем и резистор. Отмываем от канифоли, покрываем платку лаком.
Одеваем термоусадку. Дорабатываем разъем.

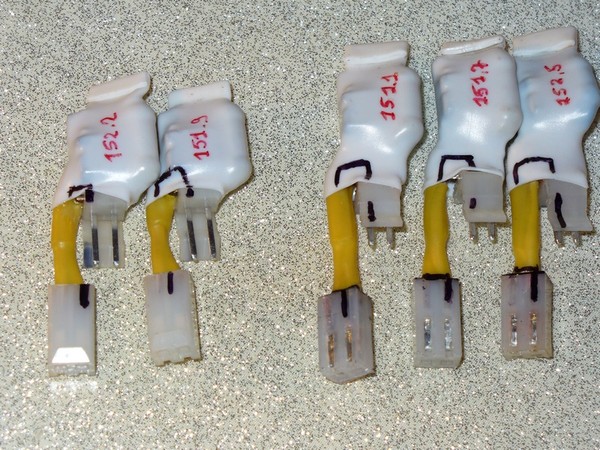

Внешний вид стабилизаторов.
